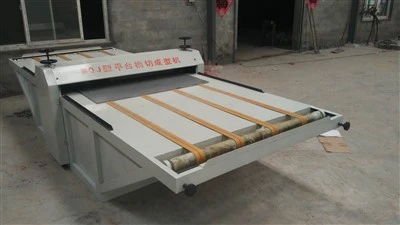

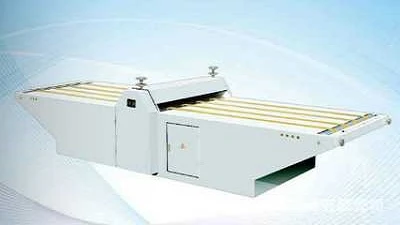

قاطعة قوالب دوارة ذات تنسيق واسع-
تم تصميم ماكينة القطع الدوارة ذات التنسيق الواسع الصناعية لتحقيق تحويل مستمر وعالي السرعة لمواد الويب-العريضة، بما في ذلك الورق المقوى المموج، والرغوة الصناعية، والمطاط، والبلاستيك، والمنسوجات التقنية.
الوصف
تم تصميم ماكينة القطع الدوارة ذات التنسيق الواسع الصناعية لتحقيق تحويل مستمر وعالي السرعة لمواد الويب-العريضة، بما في ذلك الورق المقوى المموج، والرغوة الصناعية، والمطاط، والبلاستيك، والمنسوجات التقنية. تم تصميم هذه الماكينة بإطار حديدي مصبوب من Meehanite- وأسطوانات دوارة مدفوعة مؤازرة-، مما يوفر قطعًا متسقًا للقبلة-والقطع والتجعيد عبر العروض من 1600 مم إلى 3200 مم. مصممة لمحطات التحويل الصناعية الثقيلة التي تتطلب الحد الأدنى من وقت التوقف عن العمل والتحكم الصارم في تحمل الأبعاد.
المواصفات الفنية
|
المعلمة |
نطاق المواصفات / قياسي |
|
الأعلى. عرض الويب |
1600 ملم – 3200 ملم (قابل للتخصيص) |
|
السرعة الميكانيكية |
ما يصل إلى 150 م/دقيقة (يعتمد على المواد والتطبيق) |
|
دقة القطع |
+/- 0.15 مم (السجل الطولي والجانبي) |
|
قطر اسطوانة القالب |
300 مم - 600 مم (فولاذ مغناطيسي أو صلب قياسي) |
|
الأعلى. ضغط القطع |
ما يصل إلى 250 كيلو نيوتن (تعديل الحمل الهيدروليكي/الهوائي) |
|
نظام القيادة |
محركات مؤازرة تعمل بالتيار المتردد متعددة المحاور- مع علب تروس كوكبية |
|
القدرة على الاسترخاء/الترجيع |
الأعلى. قطر 1500 مم، خراطيش هوائية بدون عمود |
|
الامتثال للكهرباء والسلامة |
380 فولت/480 فولت، 3 مراحل، 50/60 هرتز؛ حراسة السلامة المتوافقة مع CE وOSHA |
الميزات الرئيسية
هيكل جسري جامد:إطار فولاذي ملحوم بجدار ثقيل-مُلدن للتخلص من الضغط الداخلي، ومنع الانحراف أثناء عمليات التشغيل ذات الضغط العالي-العريضة-.
مغلق-التحكم في تسجيل الحلقة:تعمل مستشعرات العلامات الضوئية-عالية الدقة مع التصحيح المؤازر المستقل على الحفاظ على دقة الطباعة-لخفض-الدقة بسرعات الإنتاج الكاملة.
تغيير سريع لنظام القالب-:تعمل مجموعات السندان المنزلقة والأسطوانة المغناطيسية القابلة للإزالة-على تقليل وقت تغيير الأدوات إلى أقل من 20 دقيقة.
تعديل الفجوة الدقيقة:تتحكم آلية الضبط الدقيقة الآلية- في السندان-لقطع مسافة خلوص الأسطوانة إلى 0.001 مم للحصول على قطع قبلي دقيق-.
تجريد النفايات المتكاملة:تعمل وحدات إزالة السفع ذات الدبوس والهواء الموجب- على تنظيف مصفوفات الخردة بشكل موثوق قبل إعادة اللف.
التطبيقات
التغليف والعرض المموج:كرتون قابل للطي، وشاشات عرض أرضية، وإدراج مموج وقائي.
الحشيات والأختام الصناعية:تحويل رغوة EPDM والنيوبرين والسيليكون والبولي يوريثان لقطاعات السيارات والتكييف.
الإلكترونيات والأفلام المرنة:المواد اللاصقة البصرية، وأفلام التدريع الموصلة، وبطانات الإطلاق.
المواد الكاشطة وورق الصنفرة:-لفات كاشطة مطلية شديدة التحمل ومقطعة إلى مقاطع جانبية متخصصة.
التكوين والتخصيص
يتم تكوين كل وحدة حسب الطلب بناءً على متطلبات الركيزة المحددة وتخطيطات المصنع.
خيارات الوحدة:
محطات القطع المضمّنة، وفك المناطق- المتعددة باستخدام التحكم التلقائي في شد الويب، ولفائف مصفوفة الخردة، وأنظمة كاميرات الفحص.
التصنيع والتكامل:
-مراكز الحفر والتفريز CNC الداخلية للإطارات الجانبية للماكينة ودفاتر الأسطوانات في بيئة يتم التحكم في درجة حرارتها- لضمان التركيز في حدود 0.005 مم. يتضمن التجميع في المصنع اختبار التشغيل الجاف المستمر لمدة 72-ساعة قبل وضع الصندوق.
ضبط الجودة
يلتزم امتثال التصنيع بالمعايير الداخلية الصارمة والمعايير الدولية.
تتبع المواد:تم إجراء اختبار الموجات فوق الصوتية (UT) وتحليل التركيب الكيميائي على جميع أعمدة الفولاذ المسبوكة وفراغات الأسطوانات.
التوازن الديناميكي:تخضع أسطوانات القالب الدوارة لتوازن ديناميكي إلى درجة G2.5 (ISO 1940) للتخلص من الاهتزاز عند سرعات الدوران العالية.
تفتيش المصنع:تخضع كل آلة لفحوصات محاذاة مقياس تداخل الليزر للتأكد من التوازي والتشغيل قبل اختبار قبول المصنع (FAT). تشمل الشهادات ISO 9001 وCE والتحقق من الامتثال للسلامة الإقليمية.
التثبيت والدعم الفني
يتم إجراء التثبيت والمعايرة في الموقع-بإشراف كبار المهندسين الميكانيكيين والكهربائيين. يشمل تدريب المشغلين والصيانة.
مخططات كهربائية شاملة، وبروتوكولات الوصول إلى كود مصدر PLC، ومخططات هوائية، وأدلة تعريف الأجزاء المتوفرة بتنسيقات رقمية ومطبوعة.
مكونات التآكل الحرجة (المحامل، والأختام، وأجهزة التشفير) مخزنة محليًا مع ضمان الإرسال؛ يتوفر تشخيص PLC عن بعد على مدار 24 ساعة طوال أيام الأسبوع عبر بوابة صناعية آمنة.
الأسئلة المتداولة
طلب عرض أسعار
لتهيئة قاطعة القوالب الدوارة ذات التنسيق العريض-لمنشأة الإنتاج الخاصة بك، قم بتوفير المواصفات الخاصة بك أدناه للحصول على عرض فني وتجاري:
1. نوع الركيزة وسمكها:
2. عرض العمل المطلوب (مم):
3. هدف سرعة المعالجة (م/دقيقة):
4. نوع العملية (قبلة - قطع / من خلال - قطع / تجعيد):
[إرسال طلب عرض الأسعار الفني / الاتصال بمهندس التطبيق ]
