نظرة عامة على المنتج
إن قاطع القالب Flexo Printer Slotter (الذي تم تكوينه كأداة لصق المجلدات المرنة المضمنة أو خط قطع القالب الدوار-) عبارة عن نظام متكامل للخدمة الشاقة- مصمم لتحويل الألواح المموجة بكفاءة عالية-. فهي تقوم بالتغذية والطباعة المتعددة الألوان-والتحزيز والتجعيد والقطع بالقالب الدوار-في تمريرة واحدة متواصلة. تم تصميم هذا النظام خصيصًا لمصانع التعبئة والتغليف ذات الحجم الكبير-، وهو يلغي التعامل مع المواد الثانوية، ويقلل من تدخل المشغل، ويحافظ على تفاوتات التسجيل الصارمة عبر عمليات الإنتاج ذات السرعة العالية-.
الوظيفة الأساسية:الطباعة الفردية-والتقطيع والتحزيز والقطع بالقالب الدوار-للكرتون المموج.
المادة المستهدفة:لوح مموج (مقاطع الفلوت: A، B، C، E، AB، BC، BE).
الميزة الأساسية:تحكم مستقل في التسجيل -مُدار بواسطة مؤازرة مع مجموعة تبديل سريعة -آلية (< 3 min) to maximize uptime on mixed short-run and long-run orders.
-

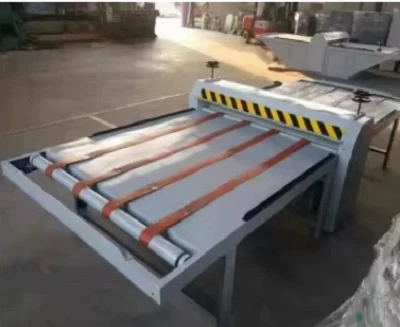

الرصاص-آلة شق الطابعة المرنة ذات تغذية الحافة
ماكينة طباعة فليكسو بتغذية حافة الرصاص- عبارة عن ماكينة تغليف مموجة مضمنة تدمج تغذية حافة الرصاص -المساعدة- الفراغية، وطباعة فلكسوغرافية من لفة أنيلوكس السيراميكية، والتقطيع الدقيق، وقطع القالب
أضف إلى الاستفسار -
آلة القطع بالقالب ذات محرك مؤازر -آلة قطع القوالب فليكسو
إن آلة القطع بالقالب المؤازرة -Driven Flexo Slotter عبارة عن خط تحويل آلي مضمن يدمج الطباعة الفلكسوغرافية، والتقطيع، والتجعيد، والقطع بالقالب الدوار-في تمريرة واحدة مستمرة. تم تصميمه خصيصًا لمحولات
أضف إلى الاستفسار -
ماكينة طباعة فليكسو -عالية الوضوح
تدمج ماكينة -فتحة الطابعة المرنة عالية الدقة-تغذية الورق بسرعة عالية، وطباعة النقل الفراغي، والتقطيع الدقيق، وقطع القالب الدوار-في نظام واحد مضمن. تم تصميمها خصيصًا لمصانع التعبئة والتغليف المموجة،
أضف إلى الاستفسار -

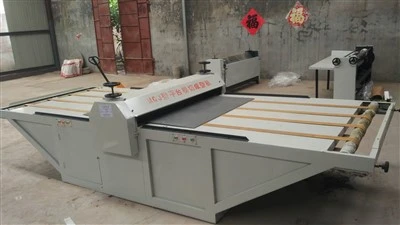

ثلاثة-ماكينة طباعة فليكسو ملونة
تم تصميم ماكينة -فتحات الطابعة المرنة الملونة الثلاثة (المنتشرة على نطاق واسع كخط طباعة وتقطيع الصناديق المموجة) لتحقيق-كفاءة عالية، وتصنيع تمريرة واحدة-لتغليف النقل العابر وحاويات الشحن-الجاهزة
أضف إلى الاستفسار -
قطعتان من القوالب-لقاطع القوالب للطابعات فليكسو الملونة
إن جهازي القطع بالقالب -Colour Flexo Printer Slotter Die Cutter عبارة عن نظام تحويل مضمّن مصمم لتغذية الألواح المموجة وطباعتها وفتحها وتجعدها وقطعها -في مسار واحد. تم تصميم هذه الماكينة خصيصًا
أضف إلى الاستفسار
المواصفات الفنية
|
المعلمة |
المواصفات القياسية |
الخيارات / النطاق المخصص |
|
الأعلى. السرعة الميكانيكية |
250 ورقة/دقيقة |
ما يصل إلى 300 ورقة / دقيقة |
|
الأعلى. سرعة العمل |
200 - 220 ورقة/دقيقة |
يعتمد على درجة اللوحة والتعقيد |
|
الأعلى. حجم التغذية |
1200 × 2400 مم (47 بوصة × 94 بوصة) |
عروض مخصصة تصل إلى 2800 ملم |
|
دقيقة. حجم التغذية |
350 × 650 ملم (13.7 بوصة × 25.5 بوصة) |
N/A |
|
طباعة التسامح التسجيل |
+/- 0.15 ملم |
محرك سيرفو مستقل لكل وحدة |
|
دقة العمق |
+/- 0.5 ملم |
التعديل المتزامن بمحركات |
|
سمك اللوحة المطبقة |
2.8 - 11 ملم (جدار فردي إلى ثلاثي) |
إعداد مقاومة-السحق-للخدمة الشاقة |
|
متطلبات الطاقة |
380 فولت / 50 هرتز / 3 مراحل |
مخصصة لمعايير الشبكة الإقليمية |
الميزات الرئيسية
تغذية نقل الفراغ:تضمن التغذية بالشفط العلوي -العاكس-المتحكم فيه-مع تنظيم تدفق الهواء المتغير نقلًا ثابتًا للألواح المزمارية الملتوية أو الثقيلة-بدون سحق المزامير.
وحدات الطباعة المباشرة-محرك الأقراص المؤازرة:تتميز كل محطة طباعة بمحرك مؤازر متزامن -مغناطيسي دائم مستقل، مما يزيل رد الفعل الميكانيكي العكسي من مجموعات التروس التقليدية ويثبت دقة تسجيل الألوان المتعددة- عند السرعات العالية.
نظام شفرات الطبيب ذو الحجرة:تضمن شفرات إزالة الحبر الزائد المصنوعة من الفولاذ المقاوم للصدأ جنبًا إلى جنب مع التثبيت الهوائي السريع توزيعًا موحدًا للحبر والحد الأدنى من تبخر المذيبات و-تغيير دورات الغسيل-سريعًا في أقل من 5 دقائق.
رأس الشق والتجعيد الميكانيكي:تضمن الحركة -المدارة بالمسمار المقترنة بالأدلة الخطية عدم تشغيل -الموضع العرضي لسكاكين الشق ومقاطع التجعد.
تعويض سرعة تقليم السندان:يعوض محرك مؤازر مستقل يتم التحكم فيه بواسطة PLC-أسطوانة السندان الموجودة على قاطع القالب الدوار-تآكل غطاء البولي يوريثين، مما يضمن عمق قطع القالب المتسق-ويمنع حدوث مشكلات في دعم اللوحة.
التصور التفاعلي:تم دمجه مسبقًا-مع وحدتي [عرض رسم CAD] و[فيديو التغيير السريع لمدة 3 دقائق] لتسريع المراجعة الهندسية والتقييم التشغيلي.
E-التغليف التجاري:إنتاج -سرعة عالية لمراكز RSC المخصصة وتأمين-رسائل علامات التبويب باستخدام رسومات العلامة التجارية متعددة الألوان-.
الحاويات الصناعية -الثقيلة:صناديق مموجة مزدوجة وثلاثية الجدران-لقطع غيار السيارات والحاويات الكيميائية وصادرات الآلات.
الرف-تغليف التجزئة الجاهز (SRP):يتم قطع القالب الدقيق-الصواني المموجة وصناديق العرض المثقبة التي تتطلب خطوطًا شريطية نظيفة-ورسومات واضحة.
التكوين والتخصيص
محطات الطباعة المعيارية:
قابلة للتطوير من 1 إلى 6 ألوان حسب متطلبات العلامة التجارية.
في-تكامل Line Gluer & Stacker:
قابلة للتوصيل مع المصب من خلال الطي التلقائي ووحدات اللصق وعدادات/وحدات التجميع عالية السرعة.
التوافق المسبق مع-وحدة التغذية:
يتكامل مع وحدات التغذية التلقائية بدون توقف-المسبقة-للمحافظة على التغذية المستمرة عالية السرعة-.
مؤسسة التصنيع:
تم تصميمه في منشأتنا للآلات الثقيلة التي تبلغ مساحتها 45000 متر مربع باستخدام مراكز الثقب والطحن CNC ذات الأرضية - لضمان الصلابة الهيكلية وتوازي الإطار في حدود تفاوتات تبلغ 0.03 مم.
التلدين الهيكلي:تخضع جميع الإطارات الجانبية للماكينة الرئيسية وجدران الجسور للتلدين الحراري بدرجة حرارة عالية-للتخلص من إجهاد اللحام الداخلي، مما يمنع التشوه الهيكلي على مدار سنوات من التشغيل المستمر.
التوازن الديناميكي:تخضع المكونات الدوارة، بما في ذلك أسطوانات الطباعة ولفائف النقل الفراغي، لتوازن ديناميكي عالي الدقة G2.5- لمنع الاهتزاز عند أقصى سرعات التشغيل.
الشهادات الدولية:تم تصنيعه وفقًا لمعايير نظام إدارة الجودة ISO9001، ومجهز بمكونات كهربائية ذات جهد منخفض -من Schneider/Siemens، وأقفال أمان يتم التحكم فيها بواسطة PLC-، وأسلاك سحب للطوارئ، وامتثال للسلامة CE، وشهادة UL الكهربائية الاختيارية المصممة خصيصًا لسوق أمريكا الشمالية.
اختبار قبول المصنع (FAT):تخضع كل آلة لبروتوكول اختبار صارم لمدة 72-ساعة تجفيف-تشغيل وتركيب-، لقياس انحراف التسجيل، وتوحيد نقل الحبر، ودقة القطع قبل التعبئة.
التثبيت والدعم الفني
هندسة ما قبل-التثبيت:
يتم توفير مخططات التخطيط التفصيلية ومخططات الأسلاك الكهربائية ومتطلبات حمل الأساس قبل 4 أسابيع من الشحن.
في-تشغيل الموقع:
يتم إرسال مهندسي الميكانيكا والبرمجيات المعتمدين إلى منشآت العميل للتجميع الميكانيكي والمحاذاة ومعايرة PLC وتدريب المشغلين.
دعم التشخيص عن بعد:
تتيح بوابة إنترنت الأشياء الصناعية المدمجة في PLC استكشاف الأخطاء وإصلاحها بشكل آمن عن بعد، وتحديثات البرامج، وتعديلات المعلمات من خلال مكتبنا الهندسي.
مخزون قطع الغيار:
يتم الحفاظ على مكونات التآكل الحرجة (مثل شفرات إزالة الحبر الزائد، والبكرات المطاطية، ووحدات التشفير) في المراكز الإقليمية لإرسالها في غضون 48 ساعة.
الأسئلة المتداولة
طلب عرض أسعار
لتكوين أداة القطع بالقالب للطابعة Flexo Printer Slotter المصممة خصيصًا لحجم الإنتاج الخاص بك وأحجام اللوحة ومتطلبات الألوان، قم بتوفير المواصفات الخاصة بك أدناه:
1. أقصى عرض/طول اللوحة:
2.ألوان الطباعة المطلوبة (1 - 6):
3. سرعة التشغيل المستهدفة:
4. متطلبات التكامل مع المصب:
[إرسال طلب عرض الأسعار / الاتصال بالمبيعات الفنية]
